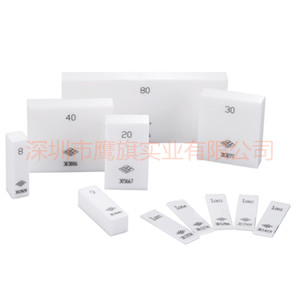

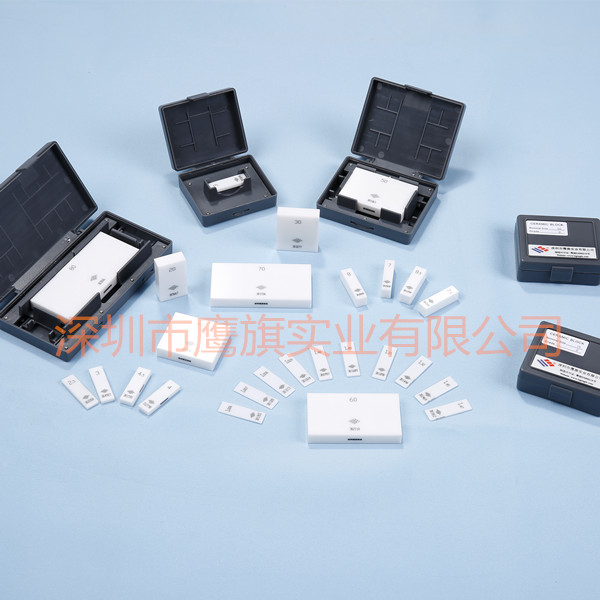

单片陶瓷量块有公制和英制两种。
一、公制系列
A.精度：
标准尺寸：K级（≤100mm） 0级 1级
非标尺寸：0级 1级
执行标准：GB/T 6093、 DIN EN ISO3650、 JIS B 7506
|
标称长度 ln |
K 级 |
0 级 |
1 级 |
|||
|
变动量 |
极限偏差± |
变动量 |
极限偏差± |
变动量 |
极限偏差± |
|
|
ln≤10mm |
0.05μm |
0.20μm |
0.10μm |
0.12μm |
0.16μm |
0.20μm |
|
10＜ln≤25mm |
0.05μm |
0.30μm |
0.10μm |
0.14μm |
0.16μm |
0.30μm |
|
25＜ln≤50mm |
0.06μm |
0.40μm |
0.10μm |
0.20μm |
0.18μm |
0.40μm |
|
50＜ln≤75mm |
0.06μm |
0.50μm |
0.12μm |
0.25μm |
0.18μm |
0.50μm |
|
75＜ln≤100mm |
0.07μm |
0.60μm |
0.12μm |
0.30μm |
0.20μm |
0.60μm |
|
100＜ln≤150mm |
0.08μm |
0.80μm |
0.14μm |
0.40μm |
0.20μm |
0.80μm |
B.标准尺寸：
1.0005mm 25mm 75mm 125mm 150mm
1.001～1.009mm，间隔0.001mm，共9块
1.01～1.49mm，间隔0.01mm，共49块
1.6～1.9mm，间隔0.1mm，共4块
0.5～24.5mm，间隔0.5mm，共49块
30～100mm，间隔10mm，共8块
外形尺寸：≤10mm---30*9mm >10mm---35*9mm
二、英制系列
A.精度： 0级 1级 2级
执行标准：ASME B 89
B.标准尺寸：
0.1001～0.1009"，间隔0.0001"，共9块
0.101～0.149"，间隔0.001"，共49块
0.05～0.95"，间隔0.05"，共19块
1～4"，间隔1"，共4块
0.16～0.19"，间隔0.01"，共4块

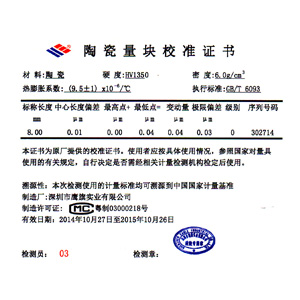

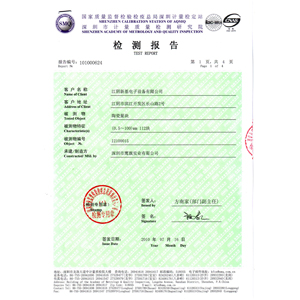

***每一个量块附出厂检验数据，也可代送第三方检定机构检测
参与制定与修改国家及行业标准
《几何量技术规范（GPS) 长度标准 量块》 GB/T 6093
《量块检验方法》 JB/T 10313
《陶瓷量块》 JB/T 10743
